您所在的位置：首页 > 测试案例 > HCPL-6751高速光耦偶发性故障的对比测试报告

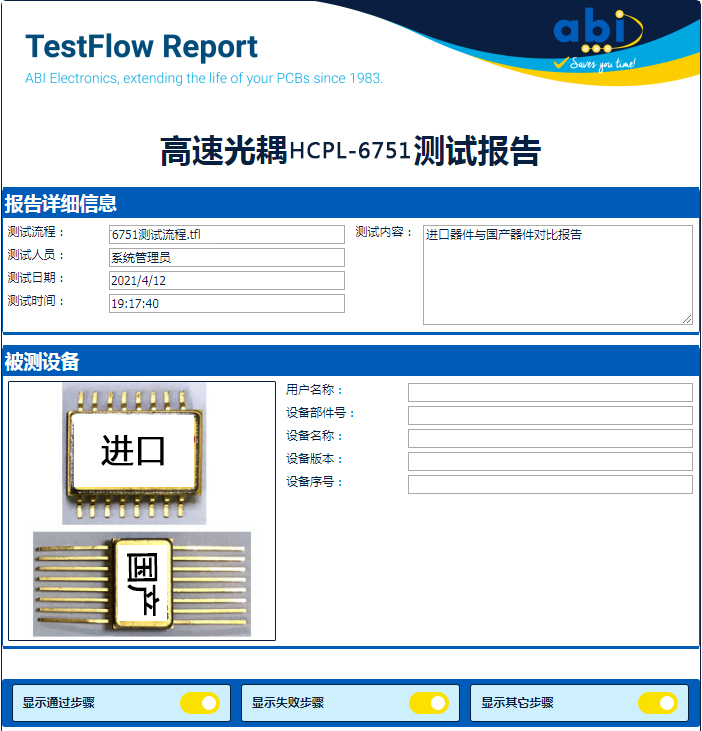

HCPL-6751高速光耦偶发性故障的对比测试报告

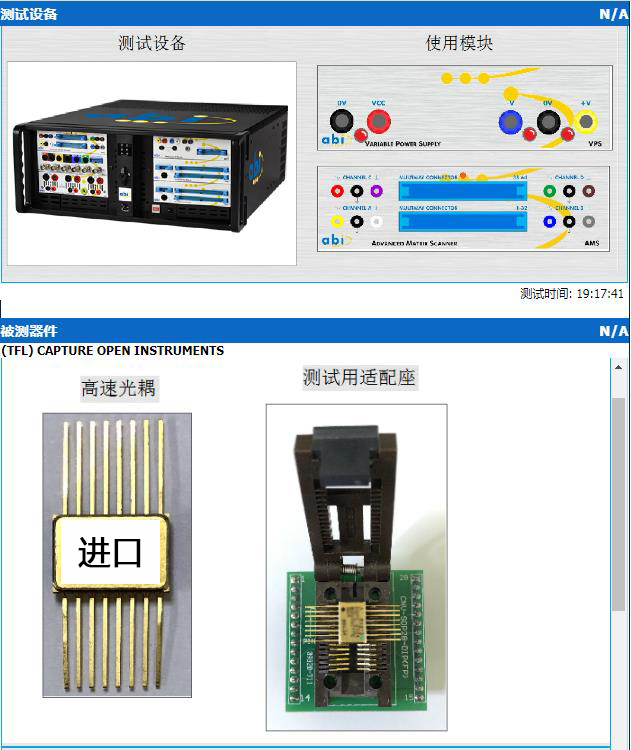

 测试设备：电路板故障测试仪BM8600



 使用模块：可编程电源+三维立体V-I-F曲线阻抗测试模块



 测试内容：HCPL-6751高速光耦偶发性故障的对比测试报



 测试结果：失败



HCPL-6751高速光耦偶发性故障的对比测试报告 HCPL-6751高速光耦偶发性故障的对比测试报告 HCPL-6751高速光耦偶发性故障的对比测试报告 HCPL-6751高速光耦偶发性故障的对比测试报告 HCPL-6751高速光耦偶发性故障的对比测试报告 HCPL-6751高速光耦偶发性故障的对比测试报告 HCPL-6751高速光耦偶发性故障的对比测试报告 HCPL-6751高速光耦偶发性故障的对比测试报告



HCPL-6751高速光耦偶发性故障的对比测试报告

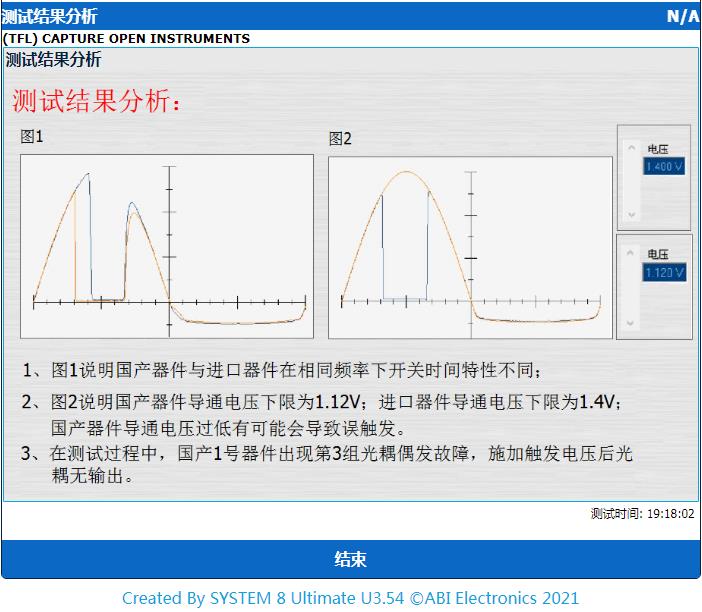

测试结果分析：

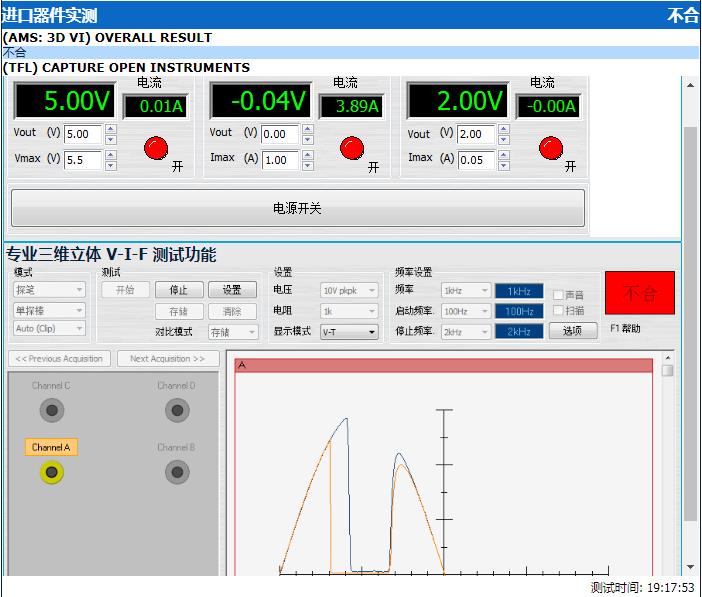

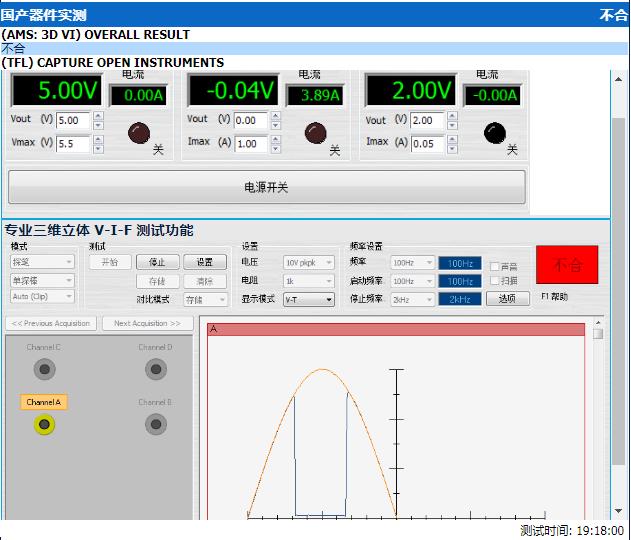

1、图1说明国产器件与进口器件在相同频率下开关时间特性不同；



2、图2说明国产器件导通电压下限为1.12V；进口器件导通电压下限为1.4V；国产器件导通电压过低有可能会导致误触发。



3、在测试过程中，国产器件出现第3组光耦偶发性故障，施加触发电压后光耦无输出。
