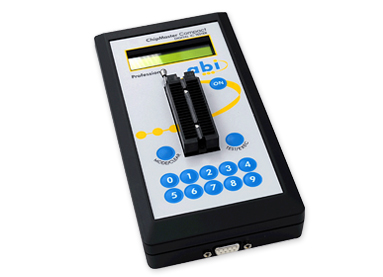

ChipMaster手持式数字集成电路测试仪

英国ABI-ChipMaster数字集成电路测试仪

循环测试-判定间歇性故障元器件更准确



采用无条件或有条件循环测试模式,能够找到间歇性故障点和由温度引起的故障,并显示单个管脚的诊断信息.

简介:

可测元器件包含TTL系列,CMOS,存储器,大规模集成电路,接口芯片以及其它多达40管脚的器件,不断扩充的多达上千种元器件库,元器件库可以自行编程扩充升级.

特点：



·操作简单方便
·内置元器件库可扩充升级
·未知IC型号查找
·显示单个管脚故障诊断信息
·元件代换查询
·可选SOIC和PLCC适配座
·可选编程软件与PC实时通讯测试
·电池与直流供电
·可以选择不同封装的测试座

功能:



Single-对测试座上的IC进行单次测试.
Loop-无论结果如何,重复进行测试
P Loop-若测试结果为PASS,重复进行测试
F Loop-若测试结果为FAIL,重复进行测试
Search-识别测试座上IC的型号
Diags-进行自我诊断测试
CmLink-进入CompactLink 软件通讯模式
Sw Off-将本仪器关机

专业的CompactLink编程通讯软件(选配件)

可以扩充元件库的编程软件;
与PC实时通讯测试软件;
允许用户根据软件增加新元器件库,并产生新的功能测试,可以满足特殊的应用;
软件采用PremierLink IC编程(PLIP);
高水平的测试编程描述语言;
模拟和数字测试程序;
可通过RS-232或者USB接口连接电脑;
本软件适合于ChipMaster和LinearMaster;



数字集成电路测试仪测试库:



Series 54/74 TTL ICs
7400	7465	74147	74231	74364	74519	74669	741623
7401	7470	74148	74237	74365	74520	74670	741638
7402	7472	74150	74238	74366	74521	74671	741639
7403	7473	74151	74240	74367	74522	74672	741640
7404	7474	74152	74241	74368	74533	74682	741641
7405	7475	74153	74242	74373	74534	74683	741642
7406	7476	74154	74243	74374	74540	74684	741643
7407	7477	74155	74244	74375	74541	74685	741644
7408	7478	74156	74245	74376	74543	74688	741645
7409	7480	74157	74246	74377	74560	74689
7410	7482	74158	74247	74378	74561	74690
7411	7483	74159	74248	74379	74563	74691
7412	7485	74160	74249	74381	74564	74692
7413	7486	74161	74251	74382	74568	74693
7414	7489	74162	74253	74384	74569	74696
7415	7490	74163	74257	74385	74573	74697
7416	7491	74164	74258	74386	74574	74698
7417	7492	74165	74259	74387	74576	74699
7418	7493	74166	74260	74390	74580	74760
7419	7494	74167	74261	74393	74590	74804
7420	7495	74168	74265	74395	74591	74805
7421	7496	74169	74266	74398	74592	74808
7422	7497	74170	74273	74399	74593	74832
7423	74100	74171	74276	74408	74595	74867
7424	74104	74173	74278	74412	74596	75869
7425	74105	74174	74279	74415	74597	74873
7426	74107	74175	74280	74422	74604	74874
7427	74109	74176	74281	74423	74605	74876
7428	74110	74177	74283	74425	74606	74878
7430	74111	74178	74284	74426	74607	74879
7431	74112	74179	74285	74436	74620	74880
7432	74113	74180	74287	74437	74621	74906
7433	74114	74181	74288	74440	74622	74907
7437	74116	74182	74289	74441	74623	74929
7438	74118	74183	74290	74442	74638	741000
7439	74119	74184	74293	74443	74639	741002
7440	74120	74185	74295	74444	74640	741003
7442	74122	74188	74298	74445	74641	741004
7443	74123	74189	74299	74446	74642	741005
7444	74125	74190	74300	74447	74643	741008
7445	74126	74191	74301	74448	74644	741010
7446	74128	74192	74322	74449	74645	741011
7447	74132	74193	74323	74465	74646	741020
7448	74133	74194	74347	74466	74647	741032
7449	74134	74195	74348	74467	74648	741035
7450	74135	74196	74350	74468	74649	741240
7451	74136	74197	74351	74470	74651	741241
7453	74137	74198	74352	74471	74652	741242
7454	74138	74199	74353	74472	74653	741243
7455	74139	74200	74354	74473	74654	741244
7456	74140	74201	74355	74474	74657	741245
7457	74143	74224	74356	74475	74666	741620
7460	74144	74225	74357	74490	74667	741621
7464	74145	74230	74363	74518	74668	741622



CMOS ICs Note: 74C/HC/HCT ICs are listed in the TTL section
4000	4022	4050	4081	4194	4518	4558	40109
4001	4023	4051	4082	4195	4519	4559	40160
4002	4024	4052	4085	4240	4520	4560	40161
4006	4025	4053	4086	4244	4522	4561	40162
4007	4026	4056	4089	4245	4526	4572	40163
4008	4027	4060	4093	4373	4527	4583	40174
4009	4028	4063	4094	4374	4528	4584	40175
4010	4029	4066	4098	4501	4530	4585	40181
4011	4030	4067	4099	4502	4531	4599	40192
4012	4031	4068	4104	4506	4532	4724	40193
4013	4032	4069	4106	4507	4538	4731	40194
4014	4035	4070	4160	4508	4539	40085	40195
4015	4038	4071	4161	4510	4541	40097	40240
4016	4040	4072	4162	4511	4543	40098	40244
4017	4041	4073	4163	4512	4544	40102	40245
4018	4042	4075	4174	4514	4547	40103	40373
4019	4043	4076	4175	4515	4555	40104	40374
4020	4044	4077	4192	4516	4556	40106	5029
4021	4049	4078	4193	4517	4557	40107	22100



Memory Ics
1220   2k * 8	41256   256k * 1	6810   128 * 8	27512  64K * 8 EPROM
1403   16k * 1	41257   256k * 1	7164   16k * 4	27101  128K * 8 EPROM
2015   2k * 8 8	41464    64k * 4	7185   8k * 8	271001 128K * 8 EPROM
2016   2k * 8	4256    256k * 1	7186   8k * 8	1410   256 * 4 PROM
2102   1k * 1	4416    16k * 4 4	7489   16 * 4	1822   256 * 8 PROM
2111   256 * 4	4464    8k * 8	74189  16 * 4	1830   32 * 8 PROM
2112   256 * 4	4532    32K * 1	74200  256 * 1	1842   512 * 8 PROM
2114   1k * 4	4816    16k * 1	74201  256 * 1	1846   512 * 8 PROM
2141   4k * 1	5110    1024k * 1	74289  16 * 4	74188  32 * 8 PROM
2142   1k * 4	5256    256k * 4	74300  256 * 1	74287  256 * 4 PROM
2147   4k * 1	5516    2k * 8	74301  256 * 1	74288  32 * 8 PROM
2148   1k * 4	5517    2k * 8	74929  1k * 1	74387  256 * 4 PROM
2149   1k * 4	5518    2k * 8	8225   16 * 4	74470  256 * 8 PROM
2600   64K * 1	6104    4K * 1	2716   2k * 8 EPROM	74471  256 * 8 PROM
2700   256 * 1	6116    2k * 8	2732   4K * 8 EPROM	74472  512 * 8 PROM
2703   16 * 4	6167    16k * 1	2764   8K * 8 EPROM	74473  512 * 8 PROM
3101   16 * 4	62256   32k * 8	27128  16K * 8 EPROM	74474  512 * 8 PROM
4164   64k * 1	6264    8k * 8	27256  32K * 8 EPROM	74475  512 * 8 PROM



Interface, Peripheral, Microprocessor and LSI Ics
75... SERIES	75476	2514	6888	8283
75113	75477	2515	6889	8286
75114	75478	2518	68681	8287
75121	75479	2522	MC34... SERIES	8288
75122	75491	2595	3438	8289
75123	75492	252517	3446	8755
75124	ULN2... SERIES	252521	3486	MISCELLANEOUS
75125	2001	252536	3487	1005
75127	2003	252568	Z80... SERIES	1006
75128	2004	252569	780 Z80 CPU	1489
75129	2005	2610	8400 Z80 CPU	384
75136	2064	2611	8420 Z80 PIO	491
75138	2065	2631	8430 Z80 CTC	492
75146	2066	2632	8440 Z80 SIO	5452
75151	2067	2633	8442 Z80 SIO-2	54563
75153	2068	2901	8470 Z80 DART	54564
75158	2069	2902	MC65... SERIES	58167
75159	2070	2907	6502	6595
75160	DS88 .. SERIES	2908	6510	7641
75161	8815	2911	6520	8131
75163	8830	2918	6522	8136
75172	8831	2922	6545	8160
75173	8837	2924	6551	8230
75174	8838	29821	INTEL SERIES	8252
75175	8881	29822	8031	8262
75183	8885	29823	8032	8277
75189	8T SERIES	29824	8039	8641
75192	8T13 use 813	29825	8040	9014
75194	8T14 use 814	29826	8042	9301
75195	8T23 etc	29841	8085	9309
75401	8T24	29842	8088	9312
75402	8T26	29843	8155	9314
75403	8T28	29844	8156	9324
75404	8T38	29845	8212	9328
75416	8T97	29846	8216	9338
75417	8T98	MC68... SERIES	8226	9347
75418	8T127	6800	8228	9348
75419	8T128	6802	8237	9614
75451	8T129	6805	8243	9640
75452	82... SERIES	6818	8250	9641
75453	8234	6820	8253	9901
75454	8251	6821	8254	9902
75465	8266	6845	8255	9995
75466	8273	6850	8259
75468	25/26/29... SERIES	6880	8279
75469	2510	6887	8282
