如何利用英国ABI-DT5000C测量继电器

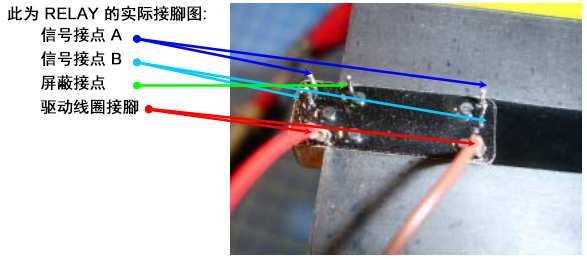

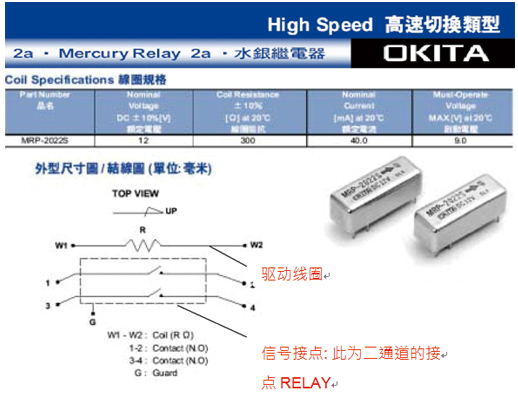

    在量测 Relay 时，也就是一般俗称的继电器时，通常要将 RELAY 的规格了解清楚。在 RELAY 內部区分为二个部分: 一为驱动部分，就是线圈的部分，另一部分为接点部分，大部分为机械结构組成的。



如何量测 RELAY 的驱动线圈?



    在Diagnostic Test 5000C內部可输出驱动电流最大为 20mA，但目前量测的这一颗 RELAY 的驱动电流为 40mA，所以很明显的驱动电流不夠，所以，外加驱动电源才能夠量测这颗 RELAY。但在使用外加电源之前，先测试驱动线圈是否有问题。

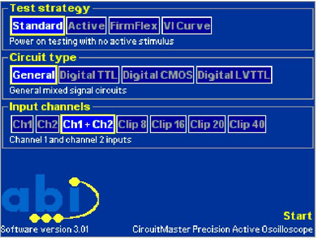

此为 DT5000C操作的主要画面，上方的选项为主要的四个功能分別为: Standard(示波器功能)、Active(主动测试功能)、FirmFlex(信号強度测试) 及 VI Curve(VI 曲线测试)。目前，我们所要先利用 VI 曲线测试功能來测试 RELAY 的驱动线圈。

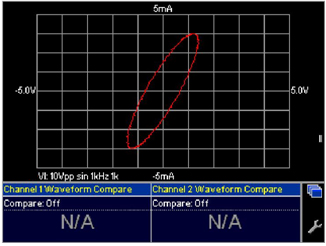

在利用此功能量测时，只要将量测用的探棒直接接触到驱动线圈的二端，而将 DT5000C的量测参数设定为:输出电压为10Vpp；信号类型为SIN正弦波；信号频率为1KHz；信号输出阻抗为1K。

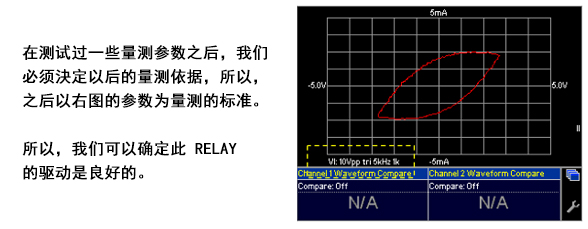

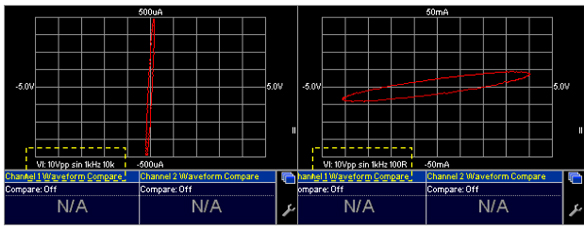

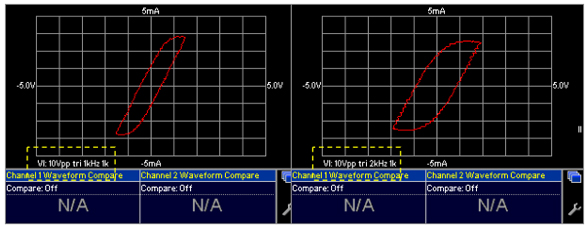

在不同的参值下会反应出不同的 V-I 曲线:





如何量测利用 DT5000C量测 RELAY 的信号接点?

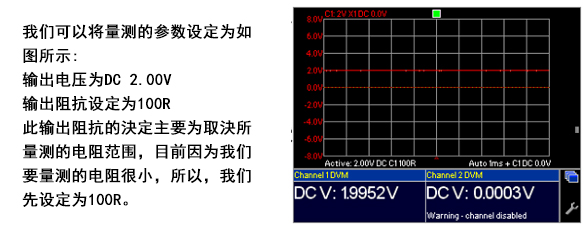

    一般而言，针对 RELAY 的接点大部分我们都是量测它的接触面是否良好，那就要利用电阻表來作量测，理论上來说是正确的，但一般电表电阻表的功能，其量测电阻的电阻范围有限，是不太可能量测到太低的电阻。若 RELAY 的信号接点的故障情形是非常明确的开路现象，那是可以很明确的判定出來，但往往有 40%的可能是接触电阻只有微幅的上升，可能只有 100~200m 欧姆，用电表是查不出什么來的，这时就用到 DT5000C中的 Active 主动量测方式。



    在目前例子來说，是一个信号用的 RELAY，平时是沒有什么机会会流过大电流的信号，但可能因为一些控制的问题，会导致一些误动作，而造成信号接点的轻微故障。

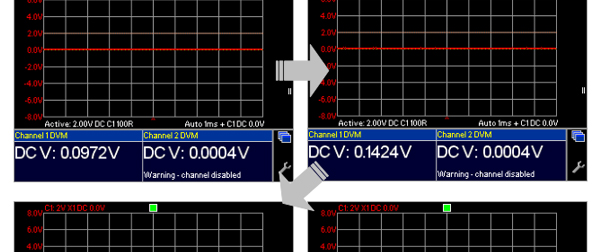

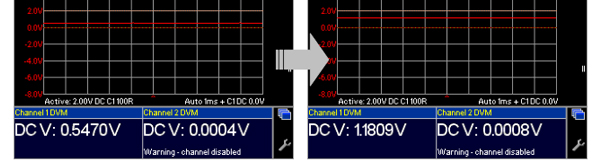

    信号接点的电压值会变化表示其电阻有产生变化，良好的 RELAY 是不会有此种现象的，所以，可以很明确的确定此信号接点是有问题的。



总结:



    以上的量测可以直接在电路板上作量测，分別利用二种不同的量测方式，可以快速确认 RELAY 的好坏，对于一般的 RELAY 工作有事半功倍之效。相同的量测方式可以针对电路板上的接触不良、焊点不良及温度所产生的阻值变化，都可以利用Diagnostic Test 5000C來作检测。
