英国ABI AT256全品种集成电路筛选测试仪
产品用途、技术参数、产品综述、客户名单、客户评价



英国ABI-AT256全品种集成电路筛选测试仪





AT256全品种集成电路筛选测试仪 产品综述



规格:256通道检测,可以进行电路板一致性阻抗检测,最大可测试管脚达1024通道,最适应各种类型集成电路检测与筛选、失效分析等大规模集成电路的测试如:BGA/PLCC/QFP/SOP/SOIC…也适合各种类型的电路板成品的一致性检测。
目前唯一不受测试库限制的元器件筛选测试仪,可以通过好的器件快速建立自己的测试库
测试管脚可以达1024管脚(分4次测量),测试准确度高,
可以做元件的失效分析。
很多测试案例,证明了他的测试结果的可靠性,
“他是集成电路的万用表”。对一些超大的集成电路,这种测试是唯一的解决办法。
这个方法是目前解决元器件入库筛选的全品种的最经济的测试手段。
因为很多大规模集成电路的参数测试库的编译费就高达上万美金



AT256全品种集成电路筛选测试仪特点、使用范围



AT256集成电路筛选测试仪适用范围:



1)生产企业的元器件的批量检测及筛选测试
2)元器件的翻新品及仿制品的筛选测试与验证防范
3)科研、教学机构对元器件特性的分析与测试
4)生产环节的电路板的批量测试与检测
5)维修环节的电路板检测与元器件的测试,失效元件的分析
6)电子生产企业电子元器件的来料质量控制检测与筛选。
7)成品质量控制的一致性的检测
8)电子生产企业的产品与元器件质量控制检测
9)适合所有元器件与电路板的测试与分析

AT256集成电路筛选测试仪特点:

1)中文操作软件,软件好安装,操作简单!
2)内建各种类型的封装库,经过简单的培训,不需要电子专业知识,即可投入使用
3)适用于所有封装型式的元器件,试用各种类型的元器件
4)测试结果直接显示:PASS或FAIL软件可设定测试的结果的门限
5)完整的分析报告,直接显示失效管脚与可疑管脚的图像,统计失效与可疑管脚
6)测试结果精准可靠,可以任意组合为多达百种测试条件,保证了测试的可靠
7)快速图形化的编辑软件,用户可以方便的快速扩充测试元件库



AT256集成电路筛选测试仪适合所有元器件的测试:



用于包罗所有类型的元器件,从简单的两脚元器件到更复杂的封装, 如:



- 双列插脚(DIL)
- 小型封装集成组件(SOIC)
- 小型封装(SSOP, TSOP)
- 塑料无引线芯片载体封装(PLCC)
- 四方扁平封装(TQFP, PQFP, LQFP)
- 球门阵列封装(BGA)等


AT256集成电路筛选测试仪主要功能及技术参数



1)AT256测试通道为256个,软件可以实现测量更大管脚的设置,如:512、768、1024等管脚。
2)配置专用的测试软件,内置常用测试封装库和测试模板库
3)提供3种扫描波形:正弦波、三角波、锯齿波,可以根据测试需要变化测试波形。
4)提供6种扫描频率:100Hz/200Hz/500Hz/1KHz/2KHz/5KHz可以根据测试需要变化测试频率。
5)多种扫描电压:±20V/±10V/±4V/±2V;每种扫描电压可以0.1V步进调整:可以设定为非对称扫描电压. 可以根据测试需要进行测试电压调整
6)3种电阻供选择:1KΩ/10KΩ/100KΩ,可以根据测试需要变化
7)矩阵扫描:以每个管脚为公共端,其他管脚对公共端的扫描. 矩阵扫描模式Matrix. 在这个模式中, 是以先以第一支接脚为参考接脚, 对其它接脚进行扫描方式量测. 完成了之后, 再以第二支接脚为参考接脚, 再对其它的接脚进行扫描方式量测…之后以此类推. 直到所有的接脚都已成为参考接脚, 而进行量测之后,. 此矩阵扫描测试就已完成.
8)常规扫描:以某个管脚为公共端,其他管脚对这个管脚的扫描. 一般扫描模式Normal. 在这个模式中, 是以一支参考接脚对应到其它IC上的接脚, 以扫描的方式进行量测. 而所有的曲线图形皆为各接脚对参考接脚的阻抗变化.
9)4种扫描循环:单次,循环,循环到PASS,循环到FAIL
Single 单次扫描– AT系列集成电路测试仪 会进行单次扫描测试, 并显示其测试结果.
Loop 循环扫描 – 在这个模式, AT系列集成电路测试仪会持续的进行扫描测试, 直到被使用者中断或是已达到所设定的循环限制数. 其测试结果会不断的更新. .
Pass Loop通过条件循环扫描 –在这个模式, 当AT系列集成电路测试仪的测试结果为PASS时, 软件会持续的进行扫描测试. 直到其结果为FAIL或是已达到所设定的循环限制数, 而其测试结果会不断的更新.
Fail Loop 故障条件循环扫描–在这个模式, 当AT系列集成电路测试仪的测试结果为FAIL时, 软件会持续的进行扫描测试. 直到其结果为PASS或是已达到所设定的循环限制数, 而其测试结果会不断的更新.
10)数据存储对比:将标准元器件根据封装建立学习库并存储,待测元件与学习库中的器件进行对比。
11)元器件间对比:将标准元件与待测元件进行数据你对比(即二个器件之间进行数据对比测试)
12)配合各种类型的测试座,可以测试各种封装的元器件
13)内置元器件库的快速编辑器,可以快速编辑定义所需的元器件库。
14)系统内置封装快速编辑器,可以快速编辑定义各个类型的器件封装形式
15)系统内置板模快速编辑器,可以快速编辑定义各种测试需要的板模
16)所建封装和板模都可以导入和导出,并可以保存
17)系统可以设定扫描的次数,方便测试不稳定器件
18)系统提供测试报告输出功能,可将测试结果以文件的形式输出,形成标准的测试报告
19)测试报告可以插入所测元件的图片,提供各个管脚的百分比相似度、各个管脚的具体图形差异,通过管脚、疑似管脚、失败管脚的列表

20)用户可以自行设置测试评判条件:

一.判定曲线上的点是否达标,以点为中心,标准点与对比点X轴和Y轴的偏离百分比值可以根据要求自行设置
二.管脚曲线是否达标,可以根据管脚曲线上的各个点的状态,通过设置百分比值来区分管脚:通过、疑似、失败
三.判定器件是否达标,可根据器件上各个管脚的曲线状态,通过设置百分比值来区分器件:通过、疑似、失效
21)阻抗曲线检视功能 PinPrint Viewer 可以允许检视每一个接脚的扫描曲线及对比结果. 可以在完成一项完成的测试之后, 利用显示结果View Results 功能键来开启此功能. 在此功能中会显示所有测试接脚的阻抗曲线. 若是你的元器件测试模版含有一个以上的元器件, 你也可以交互切换的方式来检视所有的测试结果. 另外, 此功能必须要在该元器件至少完成一次的扫描测试, 此功能才会开启.



AT256 集成电路筛选测试仪 主要技术指标


1)测试管脚:最大可一次测256管脚
2)扫描波形:3种扫描波形:正弦波、三角波、锯齿波
3)扫描频率:6种频率供选择:100Hz/200Hz/500Hz/1KHz/2KHz/5KHz
4)扫描电压:多种扫描电压:±20V/±10V/±4V/±2V;每种扫描电压可以1V步进调整:可以设定为非对称扫描电压.测试源电阻:
5)3种电阻供选择:1KΩ/10KΩ/100KΩ
6)扫描类型:2种扫描类型:
(1)矩阵扫描:以每个管脚为公共端,其他管脚对公共端的扫描.
(2)常规扫描:以某个管脚为公共端,其他管脚对这个管脚的扫描.
7)扫描循环设定:4种扫描循环:单次,循环,循环到PASS,循环到FAIL
8)测试方法:2种测试方法:数据存储对比、元器件间对比


AT256集成电路筛选测试仪常规技术参数



体积重量

27cm×25cm×9cm

重量

3.7KG

电气规格

电源电压:85-264VAC 电源频率47-63HZ

认证

CE认证&ROHS合格

操作环境

操作温度:10℃-30℃ 操作湿度:20-80%RH

计算机规格要求

Microsoft Windows XP或Vista,Pentium 4或更高.最小的RAM:512MB.硬盘空间:200MB.USB2.0高速传输埠.鼠标,键盘与屏幕

标准配件

用户手册.USB导线.软件CD(含驱动程序与操作手册).

选购配件

各种转接器.



英国ABI客户名单
英国ABI用户包括以下全球诸多知名大公司(未包含国外军方用户)

英国ABI用户包括以下全球诸多知名大公司(未包含国外军方用户)

英国ABI用户包括以下全球诸多知名大公司(未包含国外军方用户)



英国ABI-AT256集成电路筛选测试仪 国内客户评价

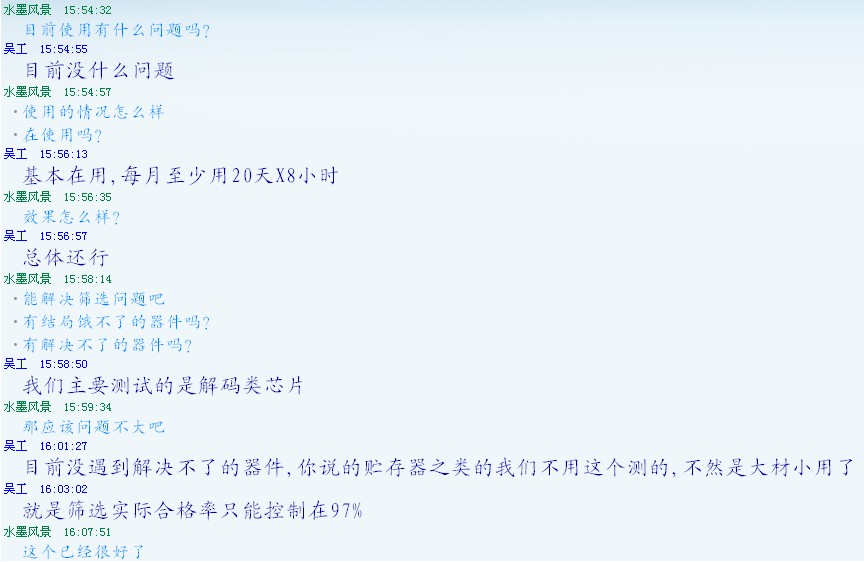

水墨风景 15:54:32
目前使用有什么问题吗?
吴工 15:54:55
目前没什么问题
水墨风景 15:54:57
使用的情况怎么样
在使用吗?
吴工 15:56:13
基本在用,每月至少用20天X8小时
水墨风景 15:56:35
效果怎么样?
吴工 15:56:57
总体还行
水墨风景 15:58:14
能解决筛选问题吧
有结局饿不了的器件吗?
有解决不了的器件吗?
吴工 15:58:50
我们主要测试的是解码类芯片
水墨风景 15:59:34
那应该问题不大吧
吴工 16:01:27
目前没遇到解决不了的器件,你说的贮存器之类的我们不用这个测的,不然是大材小用了
吴工 16:03:02
就是筛选实际合格率只能控制在97%
水墨风景 16:07:51
这个已经很好了
吴工 16:08:18
总体好用
水墨风景 16:09:07
那评价很是不错的呀!!!哈!!



英国ABI-AT256集成电路筛选测试仪国内客户评价

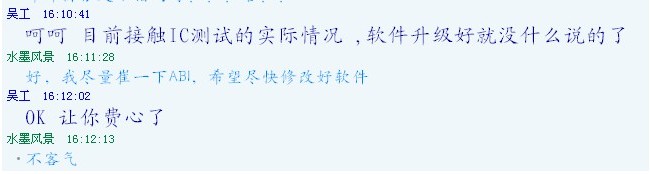

吴工 16:10:41
呵呵 目前接触IC测试的实际情况 ,软件升级好就没什么说的了
水墨风景 16:11:28
好,我尽量崔一下ABI,希望尽快修改好软件
吴工 16:12:02
OK 让你费心了
水墨风景 16:12:13
不客气



英国ABI-AT256集成电路筛选测试仪国内客户评价



北京金三航科技发展有限公司
